大家好，我是「云中江树」，AI结构化提示词提出者，AI智能体设计师，AI 科普作者，「云中江树」微信公众号主理人。
七天邀请我来到星球以后一直想找个机会分享一些比较实用的内容。今天分享这篇用 Claude 绘制实用级模型结构图的方法，在科普书籍制作、教学材料、演讲分享PPT等场景非常实用，并且可以拓展开来，不局限于AI 领域，各种其他领域的类似绘图，都可以轻松搞定。
去年就有好几家出版社找我希望一起合作一些 AI 科普书，我调研以后发现难点还是在绘图上，要制作清晰美观的图片，下面这种图一张往往都要2个小时以上。并且这种图片对准确性，细节性要求极高，即梦这种生图软件是完全无法搞定的。
现在用这个方法，就能在几分钟内实现科普书中的许多概念图，结构图的制作。

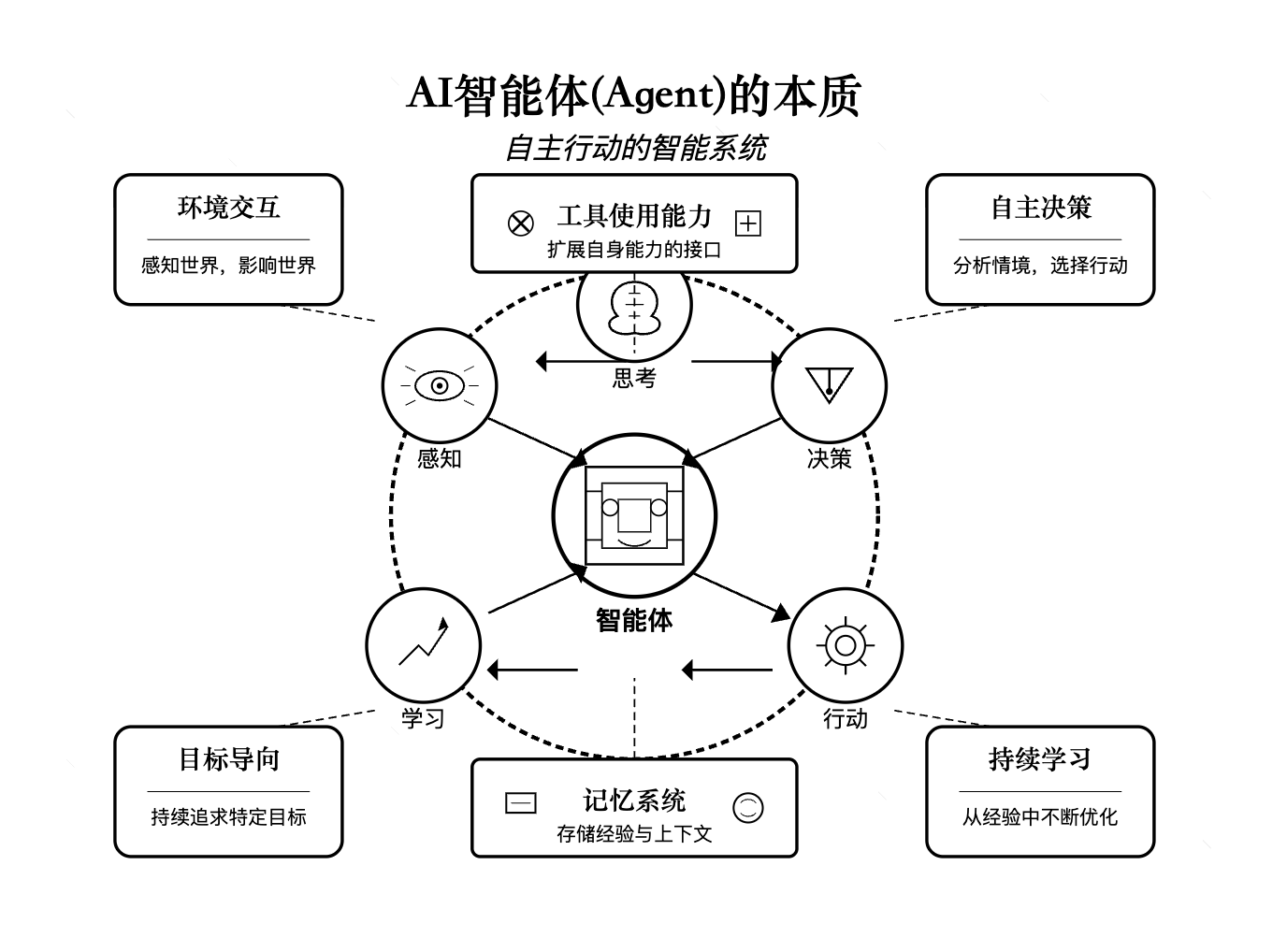

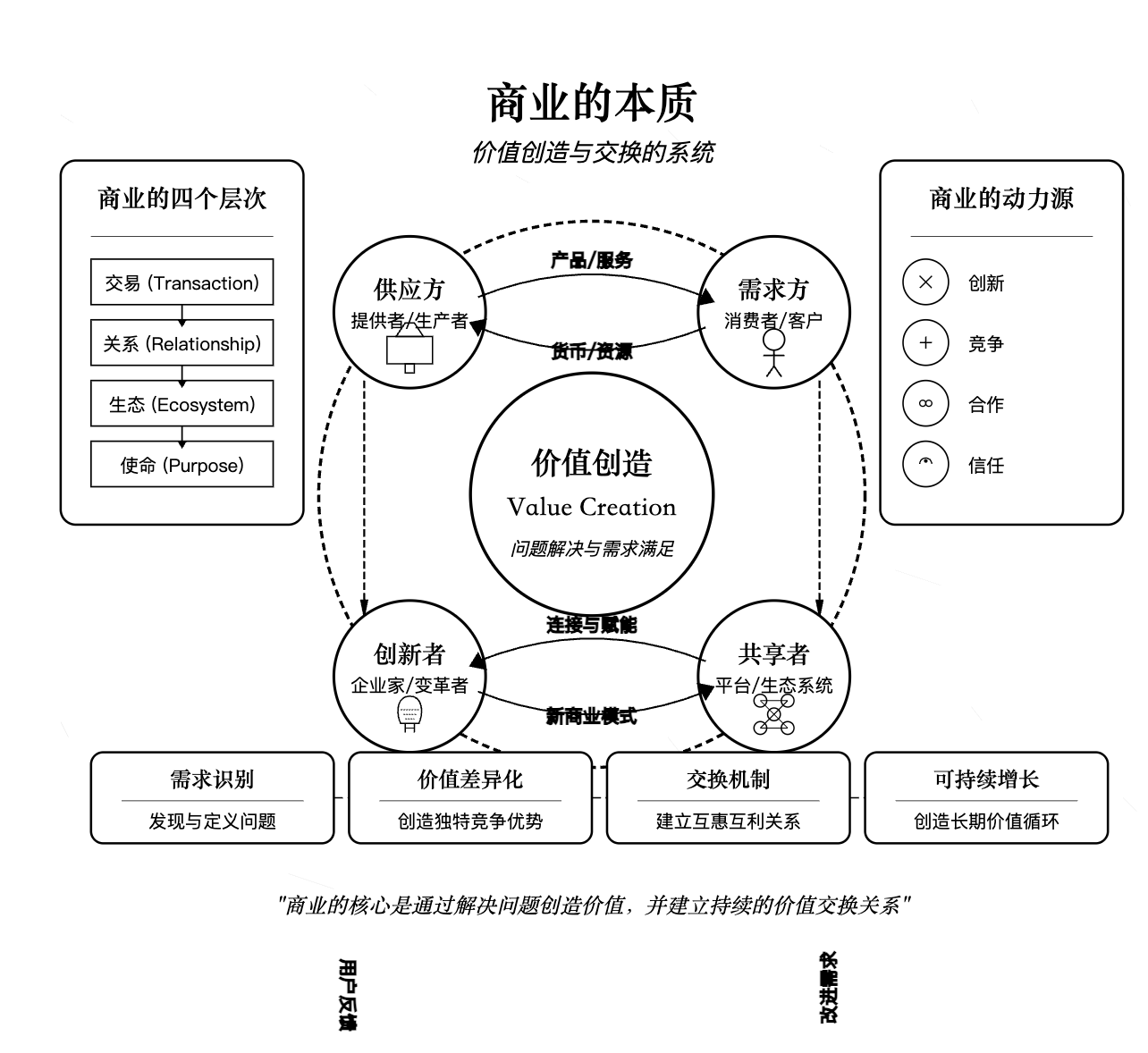

比如下面的本质概念解读图片

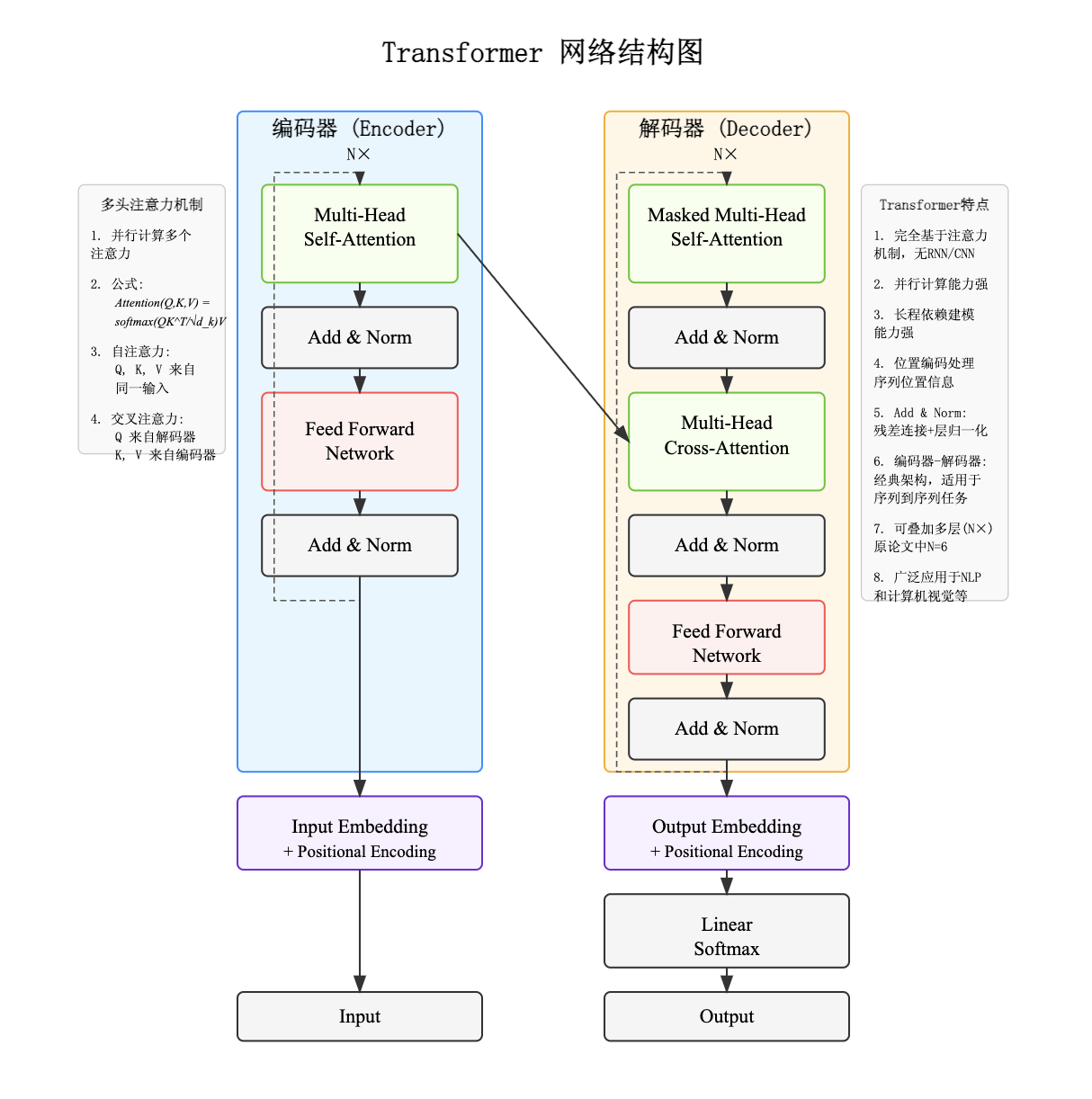

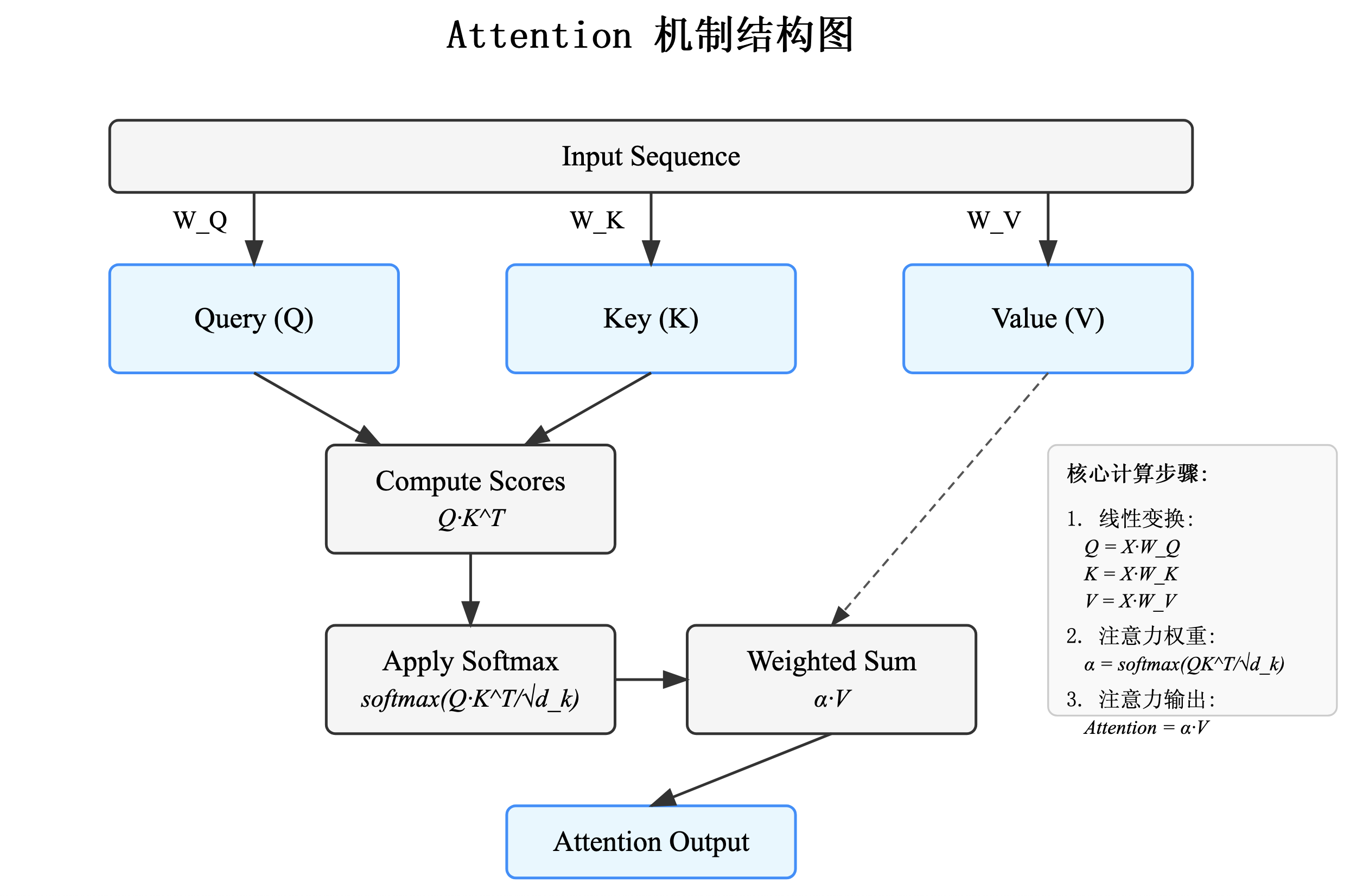

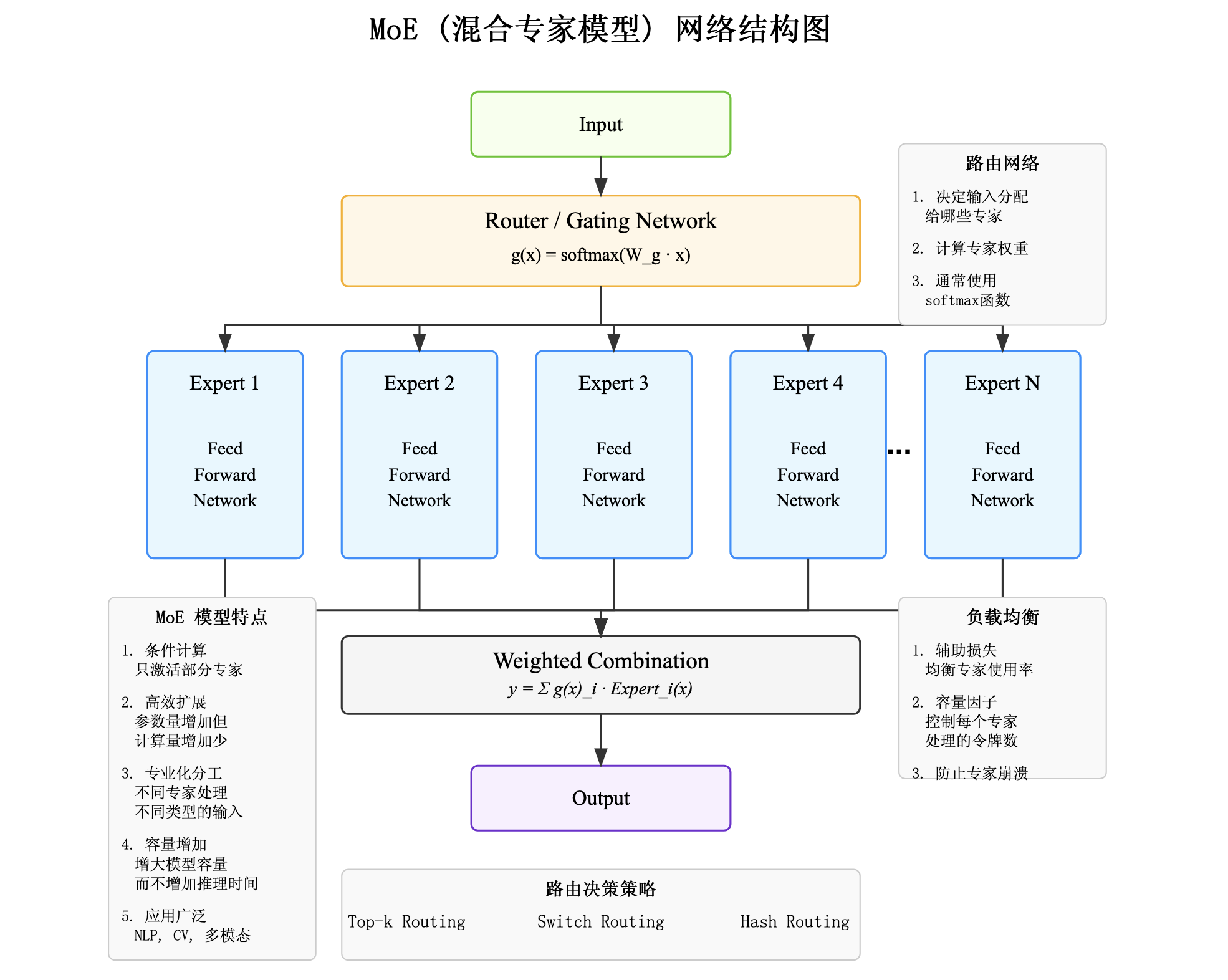

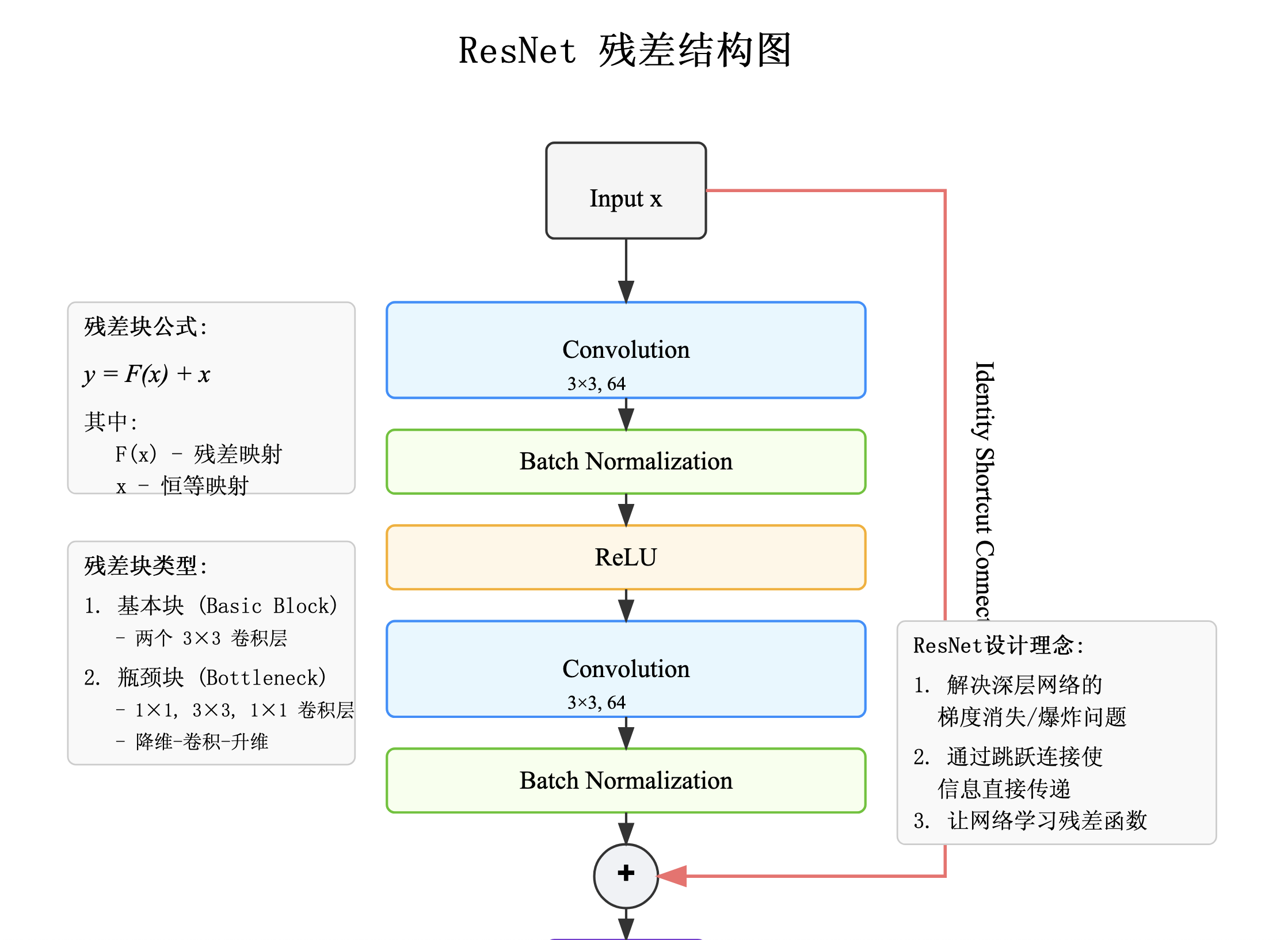

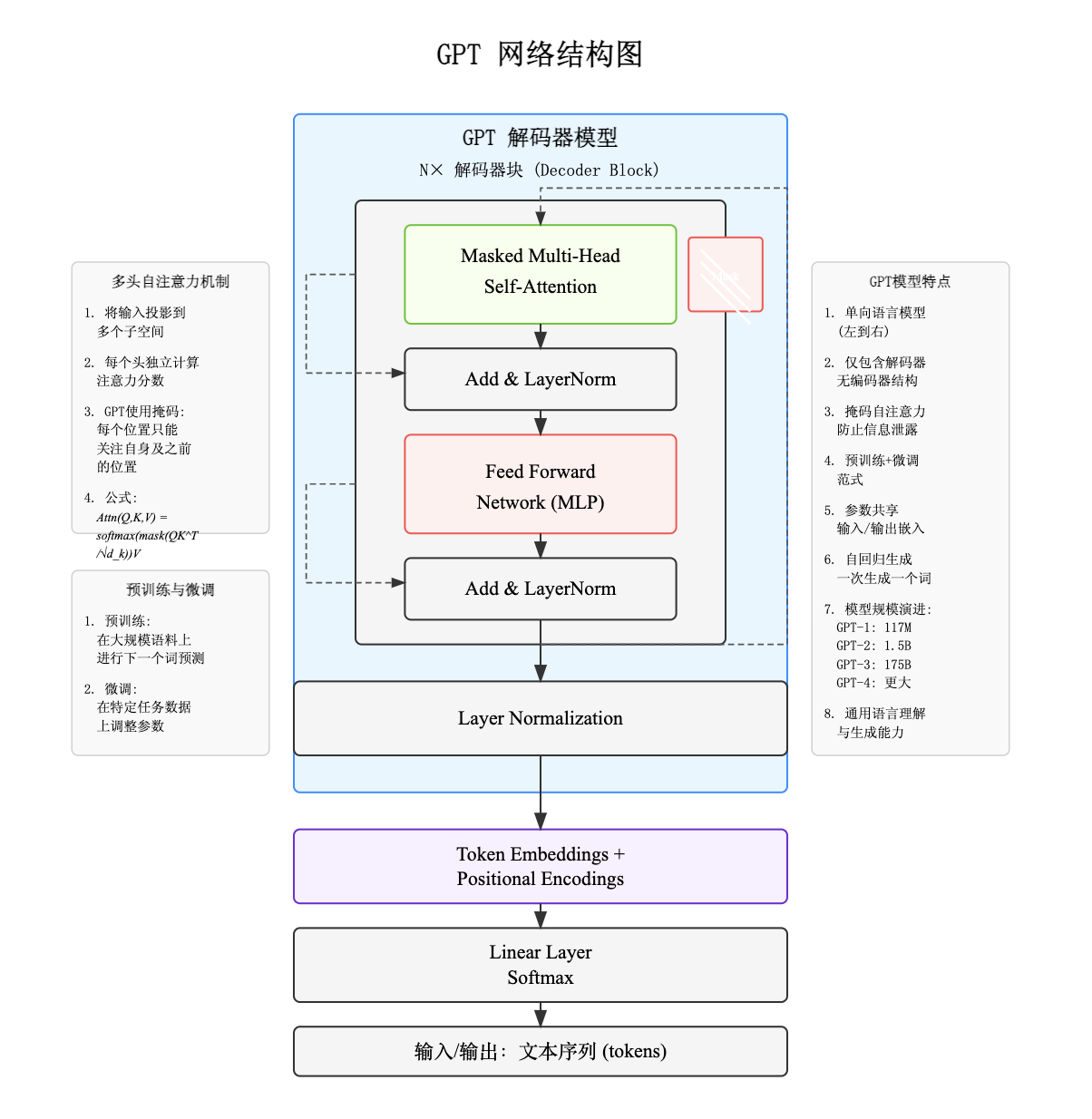

比如 AI 模型结构图：
那么这种图如何绘制？
现在江树将这个神级提示词分享给你：
* 使用 Claude （claude.ai）
* 提示词模板
```
绘制 xxx 结构图（SVG）
- 元素不重叠，避免内容过于拥挤
- 添加小型公式来解释关键计算
- 使用精确的专业术语
- 数学公式使用公式字体，英文使用 times new roman 字体，中文使用宋体
```
* 在 xxx 中填写你想要绘制的内容，比如
```
绘制 MLP 的关键结构图（SVG）
- 元素不重叠，避免内容过于拥挤
- 添加小型公式来解释关键计算
- 使用精确的专业术语
- 数学公式使用公式字体，英文使用 times new roman 字体，中文使用宋体
```
* 在同一个对话中，后续可以直接使用"绘制 xxx 的结构图" 这种简单指令
江树检查了两遍，没有发现错误，基本都是可以直接使用的。
最后，新人报道，请多指教~（吐槽一下知识星球的编辑器，贴图片老崩hh）
